首頁 > 產品中心 > 旋塞閥 > X43F46 X襯氟旋塞閥X法蘭填料X三通旋塞閥

產品概述零件材質 性能規范產品尺寸技術規范

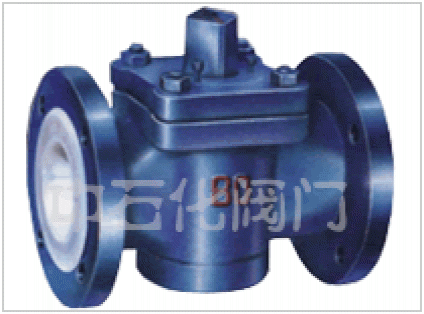

襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小?；鞠盗杏幸r里旋塞閥(全襯型)和襯套旋塞閥(半襯型)。旋塞閥多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配(三通旋塞閥)。

襯氟旋塞閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

零件名稱材料

閥體鑄鐵、鑄鋼、不銹鋼、內襯F46、F3

閥瓣灰炭鋼、鑄鋼、不銹鋼、內襯F46、F3

閥蓋灰鑄鋼、鑄鋼、不銹鋼

填料 F4

暫無相關信息

公稱通徑	PN1。6（Mpa）主要外形尺寸和連接尺寸
DN	L	D	D1	D2	f	b	z-Φd	D0	H
15	130	95	65	45	3	15	4-Φ14	140	85
20	130	105	75	55	3	17	4-Φ14	140	90
25	140	115	85	65	3	17	4-Φ14	200	100
32	165	140	100	75	3	19	4-Φ18	200	100
40	165	150	110	85	3	19	4-Φ18	260	130
50	203	165	125	100	3	21	4-Φ18	260	130
65	222	185	145	120	3	21	4-Φ18	280	135
80	241	200	160	135	3	21	4-Φ18	350	165
100	305	220	180	155	3	23	8-Φ18	350	180
125	356	250	210	185	4	24	8-Φ18	200	210
150	394	285	240	210	4	26	8-Φ23	200	450
200	457	340	295	265	4	26	8-Φ23	240	490
250	533	405	355	320	4	28	12-Φ26	240	550
公稱通徑	PN1。6（Mpa）主要外形尺寸和連接尺寸
DN	L	D	D1	D2	f	b	z-Φd	D0	H
15	130	95	65	45	3	15	4-Φ14	140	85
20	130	105	75	55	3	17	4-Φ14	140	90
25	140	115	85	65	3	17	4-Φ14	200	100
32	165	140	100	75	3	19	4-Φ18	200	100
40	165	150	110	85	3	19	4-Φ18	260	130
50	203	165	125	100	3	21	4-Φ18	260	130
65	222	185	145	120	3	21	4-Φ18	280	135
80	241	200	160	135	3	21	4-Φ18	350	165
100	305	220	180	155	3	23	8-Φ18	350	180
125	356	250	210	185	4	24	8-Φ18	200	210
150	394	285	240	210	4	26	8-Φ23	200	450
200	457	340	295	265	4	26	8-Φ23	240	490
250	533	405	355	320	4	28	12-Φ26	240	550

暫無相關信息
