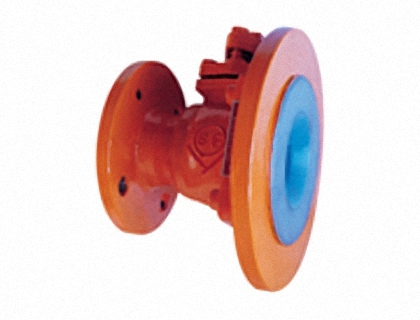

FQ41F46襯氟放料球閥系列產品是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。
放料球閥基本系列為Q41F型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
|
公稱通徑DN
|

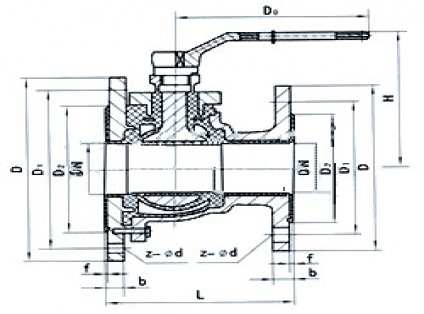

主要外形尺寸和連接尺寸mm
|
|
D
|
D1
|
D2
|
z-φd
|
n-φd
|
L
|
L0
|
H
|
b1
|
b2
|
|
25
|
235
|
85
|
125
|
4-φ14
|
4-φ14
|
120
|
220
|
115
|
15
|
22
|
|
40
|
235
|
110
|
160
|
4-φ18
|
4-φ18
|
135
|
250
|
130
|
19
|
22
|
|
50
|
230
|
125
|
190
|
4-φ18
|
8-φ14
|
160
|
250
|
125
|
14
|
20
|
|
80
|
245
|
160
|
210
|
4-φ18
|
8-φ14
|
200
|
400
|
184
|
15
|
22
|
設計規范 GB 12237 / API 608 / API 6D
驅動方式 手動、蝸輪傳動、氣動、電動
公稱通徑?。―N） 50、80 mm
公稱壓力 （PN） 1.0 MPa，1.6 MPa，2.5 MPa
適用溫度 -50～180 ℃
FQ41F型襯氟放料球閥襯氟放料球閥、L值為企業標準，左法蘭比右法蘭大一檔，D1與反應釜連接，分子為右法蘭尺寸，分母為左法蘭JB78尺寸，配反應釜50L-5000L。
