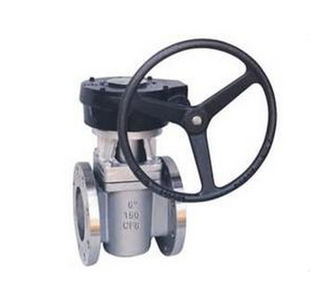

卡套式旋塞閥是采用帶通孔的塞體作為啟閉件,塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體,也有圓柱體的.結構簡單、啟閉迅速、流阻小、維修方便,密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。產品廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。
零件名稱
閥體、閥蓋
旋 塞
襯套、填料、墊片
螺 栓
X61F-150（Lb）C X61F-150（Lb）C
WCB
2Cr13
PTFE
35CrMo
X61F-150（Lb）P X61F-150（Lb）P
CF8
304
1Cr17Ni2
X61F-150（Lb）R X61F-150（Lb）R
CF8M
316
型號
壓力級(LB)
試驗壓力PS(MPa)
適用介質
適用溫度(℃)聚四氟乙烯
殼體
密封(水)
低壓密封(氣)
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C
150
3.0
2.2
0.5~0.7
水、蒸汽、油品
≤150
300
7.8
5.6
600
15.3
11.2
硝酸類
壓力
公稱通徑
尺寸
NPS（inch）
（mm）
d1
d2
L
b
H
D0
150 LB
1/2
13
21.8±0.1
38
108
10
110
160
3/4
19
27.2±0.1
43
117
115
1
25
33.9±0.1
49
127
190
11/4
32
42.7±0.1
56
140
135
11/2
48.8±0.1
65
165
240
2
51
61.2±0.1
78
178
16
305
21/2
64
74±0.2
90
3
90±0.15
105
203
180
450
4
102
115.6±0.15
126
229
380
500
公稱通徑（英寸）
d
150Lb
175
152
220
280
216
241
350
283
600Lb
46
52
60
70
82
292
98
330
76
356
136
432
--
結構長度
承插端尺寸
檢查驗收
ANSI B16.10
ANSI B16.5
API 598
