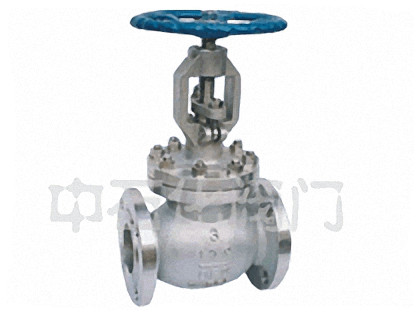

首頁 > 產品中心 > 柱塞閥 > UZ41H金屬硬密封柱塞閥U法蘭柱塞閥

產品概述零件材質 性能規范產品尺寸技術規范

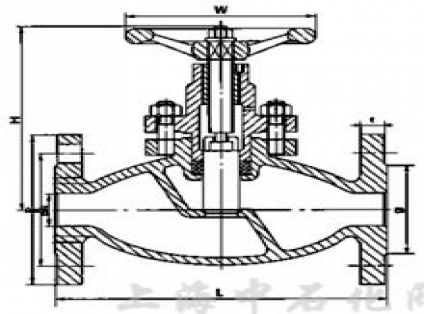

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。

暫無相關信息

DN(mm) 尺寸	UZ41H（Y）-150Lb U41SM~150Lb
DN(mm) 尺寸	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	108	117	127	140	165	203	216	241	292	356	406	405	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
K	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	10	11	12	13	15	16	18	19	24	24	26	29	31	32	35	37
n-φ	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

DN(mm) 尺寸	UZ41H（Y）-300Lb U41SM~300Lb
DN(mm) 尺寸	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	152	178	203	216	229	267	292	318	356	400	444	559	622	711	838	864
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	117	124	133	156	165	190	210	254	279	318	381	445	521	584	648
K	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	15	16	18	19	21	23	26	29	32	35	37	42	48	51	54	58
n-φ	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35

DN	15	20	25	32	40	50	65	80	100	125	150	200
Nps	1/2		1	11/4	11/2	2	21/2	3	4	5	6	8
L	108	117	127	140	165	203	216	241	292	356	406	495
D	95	100	125	135	140	155	175	185	210	250	280	330
D1	70	75	90	100	105	120	140	150	175	210	240	290
D2	52	58	70	80	85	100	120	130	155	185	215	265
b	12	14	14	16	16	16	18	18	18	20	22	22
Z--φd	4-15	4-15	4-19	4-19	4-19	4-19	4-19	8-19	8-19	8-23	8-23	12-23

這類閥門全部采用美國國家標準（ANSI）及美國石油學會標準（API）的連接，結構尺寸，內件采用國標（GB）尺寸。
