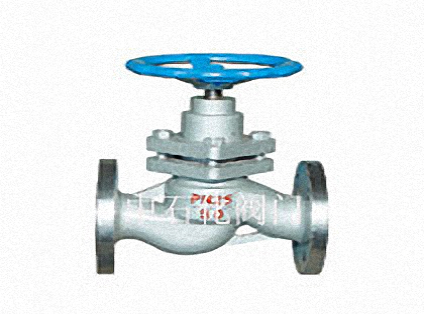

首頁 > 產品中心 > 柱塞閥 > U41SM(F) U非平衡柱塞閥U法蘭直通柱塞閥

產品概述零件材質 性能規范產品尺寸技術規范

柱塞閥的結構特點是由一個不銹鋼柱塞和上下兩個富有彈性的密封環，以及能保持上下密封環固定距離的金屬框架組成，柱塞猶如瓶塞一般地插入兩密封環中形成圓柱形接觸密封，其密封面積之大是傳統截止閥無法可比的，密封效果特佳，上密封環防止外泄漏，下密封環起內密封作用，若久用之后出現滲漏時，可通過調節閥蓋上固定螺栓的壓力(先將閥口處于關閉狀態)使密封環端面上的密封比壓增加，導致經向分力增加，使之泄漏的密封環重機關報恢復密封，我廠經過多次過盈密批配合的密封試驗，確定了合理的過盈密封值，經往復運動百萬次，仍能可靠地提供良好的密封效果。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼
Z	C	P
1	閥體閥蓋	HT200	WCB	ZG1Cr18Ni9Ti
2	柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	閥桿	45	45	1Cr18Ni9Ti
4	密封環	聚四氟乙烯+石墨+高彈性膠(8202型)

型號	公稱壓力(Mpa)	試驗壓力(Mpa)		工作溫度		適用介質
強度	密封
U41SM-16C	1.6	2.4	1.76	-20-250°C	瞬時≤300°C	水、蒸氣、油品、氨、醋酸銅氨液及酸性介質等
U41SM-25	2.5	3.75	2.75
U41SM-40	4.0	6.0	4.4

型號	公稱通徑DN	L	D	D1	D2	f	b	z-фd	Do	H	H1	W(kg)
U41SM-16C	15	130	95	65	45	2	14	4-14	80	116	144	2.8
20	150	105	75	55	16	142	176	5
25	160	115	85	65	100	163	205	6.5
32	180	135	100	78	18	4-18	120	182	227	8.5
40	200	145	110	85	3	180	210	260	12
50	230	160	125	100	20	230	286	17
65	290	180	145	120	200	250	310	22
80	310	195	160	135	22	8-18	240	269	340	30
100	350	215	180	155	24	278	356	41
125	400	245	210	185	26	375	332	440	70
150	480	280	245	210	28	8-23	434	562	90
200	600	335	295	265	30	12-23	460	498	660	120
250	730	405	335	320	32	12-25	540	720	220
300	850	460	410	375	4	34	650	850	340
U41SM-25	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	476	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	360	310	278	34	12-26	460	498	660	134
250	730	425	370	332	36	12-30	540	720	220
300	850	485	430	390	4	40	16-30	650	850	340
U41SM-40	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	176	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	375	320	282	38	12-30	460	498	660	134
250	730	445	385	345	42	12-34	540		220
300	850	510	450	408	4	46	16-34	650		340
