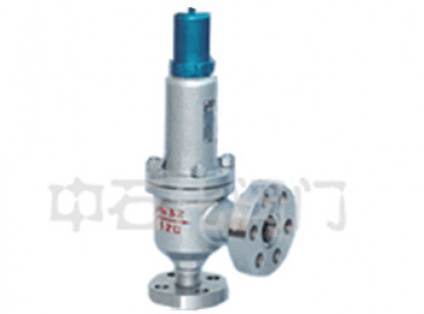

A42Y彈簧全啟封閉式安全閥 適用于工作溫度≤300℃空氣、石油氣、液體等介質的設備和管路上。作為超壓保護裝置。當設備和管路內壓力超過允喧虻時,閥門自動開啟,繼而全量排放,當壓力降低到規定值時,閥門自動關閉,保證設備和管路的安全運行。
注:參數僅供參考,或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。
NO.
|
零件名稱
|
A42Y-160 A42Y-320 材料
|
A42Y-160P A42Y-320P 材料
|
A42Y-160R A42Y-320R 材料
|
1
|
法蘭
|
35/35CrMoA
|
2Cr13
|
1Cr18Ni12Mo2Ti
|
2
|
閥座
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
3
|
閥體
|
40
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
4
|
調節圈
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
5
|
閥瓣
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
6
|
反沖盤
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
7
|
導向套
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
8
|
閥蓋
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
9
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
10
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
11
|
調整螺桿
|
45
|
2Cr13
|
2Cr13
|
12
|
閥帽
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
|
密封面材料
|
堆焊Co基硬質合金
|
1、彈簧全啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座:閥座為位伐爾噴嘴型閥座,蒸汽流經閥座出口處時達到音速,排放系數大,閥座密封面堆焊鈷鉻鎢硬質合金,耐磨抗沖蝕,壽命長。
3、熱彈性閥瓣:閥瓣設計為熱彈性結構,利用其在介質壓力下微小的變形,提高密封能力,克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術,提高了硬度、耐磨性、抗沖抗性。
4、調節螺母:通過調整調節螺母,調整彈簧壓縮量,使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套:調整閥瓣背壓的輔助機構,通過背壓調整套調整,可獲得合適的回座壓差。上調時,使閥門背壓降低。下調時,使閥門背壓提高。

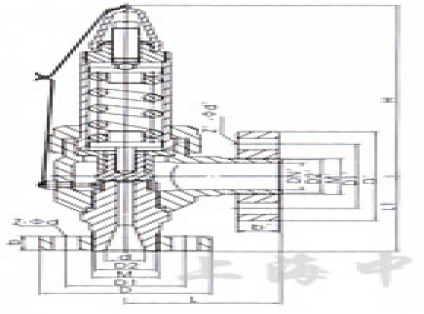

公稱壓力PN(MPa)
|
公稱通徑DN(mm)
|
尺寸
|
重量
|
do
|
d
|
D
|
D1
|
M
|
D2
|
B
|
Z-Φd
|
DN
|
D
|
D1
|
M
|
D2
|
b
|
Z-Φd
|
L
|
L1
|
H
|
16
(單法蘭)
|
15
|
7
|
16
|
95
|
60
|
M-24×2
|
18
|
20
|
3-18
|
-
|
36
|
-
|
M-33×2
|
-
|
-
|
-
|
45
|
80
|
105
|
4
|
20
|
10
|
19
|
95
|
60
|
M-33×2
|
22
|
20
|
3-18
|
-
|
48
|
-
|
M-33×2
|
-
|
-
|
-
|
45
|
80
|
105
|
4.5
|
25
|
12
|
23
|
105
|
68
|
M-33×2
|
28
|
20
|
3-18
|
-
|
48
|
-
|
M-33×2
|
-
|
-
|
-
|
45
|
80
|
105
|
5.2
|
16
|
15
|
8
|
15
|
95
|
60
|
M-24×2
|
18
|
20
|
3-18
|
32
|
115
|
-
|
M-42×2
|
37
|
22
|
4-18
|
95
|
100
|
259
|
7.8
|
20
|
10
|
23
|
98
|
60
|
M-24×2
|
20
|
20
|
3-18
|
40
|
165
|
-
|
M-52×2
|
47
|
28
|
6-26
|
110
|
115
|
266
|
11.5
|
25
|
12
|
23
|
105
|
68
|
M-33×2
|
28
|
20
|
3-18
|
40
|
165
|
-
|
M-52×2
|
47
|
28
|
6-26
|
110
|
115
|
266
|
12.5
|
32
|
15
|
25
|
115
|
80
|
M-42×2
|
37
|
22
|
4-18
|
50
|
165
|
115
|
M-64×3
|
59
|
32
|
6-26
|
130
|
1450
|
335
|
21.3
|
40
|
20
|
39
|
165
|
115
|
M-52×2
|
47
|
28
|
6-26
|
65
|
200
|
145
|
M-80×3
|
74
|
40
|
6-29
|
150
|
170
|
390
|
35.3
|
50
|
25
|
48
|
165
|
115
|
M-64×3
|
59
|
32
|
6-26
|
80
|
225
|
170
|
M-100×3
|
94
|
50
|
6-33
|
190
|
210
|
393
|
48
|
32
|
15
|
8
|
17
|
105
|
68
|
M-33×2
|
29
|
20
|
3-18
|
32
|
115
|
80
|
M-42×2
|
37
|
22
|
4-18
|
95
|
100
|
259
|
8.1
|
20
|
10
|
23
|
105
|
68
|
M-33×2
|
29
|
20
|
3-18
|
40
|
165
|
115
|
M-52×2
|
47
|
28
|
6-26
|
110
|
115
|
266
|
12
|
25
|
12
|
23
|
115
|
80
|
M-42×2
|
36
|
22
|
4-18
|
40
|
165
|
115
|
M-52×2
|
47
|
28
|
6-26
|
110
|
115
|
266
|
13
|
32
|
14
|
30
|
135
|
95
|
M-48×2
|
41
|
25
|
4-22
|
50
|
165
|
115
|
M-64×3
|
59
|
32
|
6-26
|
130
|
140
|
335
|
22.2
|
40
|
16
|
38
|
165
|
115
|
M-64×3
|
57
|
32
|
6-26
|
65
|
200
|
145
|
M-80×3
|
70
|
40
|
6-29
|
150
|
170
|
390
|
37
|
50
|
20
|
48
|
200
|
145
|
M-80×3
|
70
|
40
|
6-29
|
80
|
225
|
170
|
M-100×3
|
94
|
50
|
6-33
|
190
|
210
|
393
|
55
|
1、彈簧全啟封閉式高壓安全閥必須垂直安裝,并直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當的膨脹節,以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大,長度盡可能短,避免拐彎。排放管及膨脹節重量不應作用在安全閥上,應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積,防止產生背壓影響閥門的排放能力。
