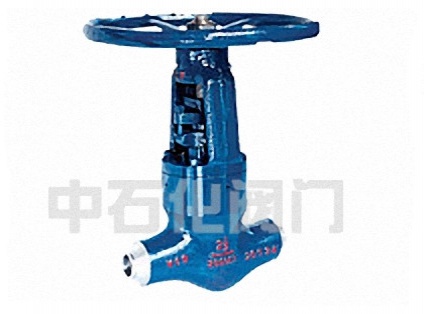

磅級高溫高壓電站截止閥適用于ANSI Class1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
|
閥 體
|
WCB
|
WC1
|
WC6
|
WC9
|
|
閥 蓋
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
支 架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
閥 瓣
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
閥 桿
|
25Cr2MoV
|
25Cr2MoV
|
20Cr1Mo1V1A
|
20Cr1Mo1V1A
|
|
閥 座
|
25
|
15Cr1MoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
密封環
|
增強柔性石墨
|
|
填 料
|
增強柔性石墨
|
|
閥桿螺母
|
ZCuA110Fe3
|
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為4.閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面6.閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
7.閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
8.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。
設計與制造： ANSI B16.34 E101
結構長度： ANSI B16.10 E101
壓力溫度等級： ANSI B16.34 E101
試驗與檢驗： API598 E101
