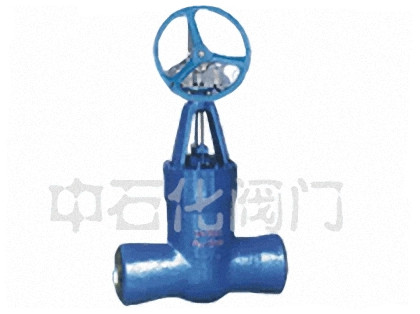

首頁 > 產品中心 > 閘? ?閥 > Z560Y閘閥硬密封電站閘閥錐齒輪Z焊接明桿Z彈性楔式閘閥

產品概述零件材質 性能規范產品尺寸技術規范

Z560Y傘齒輪焊接閘閥適用于石油、化工、火力、電站等各種工況的關路上切斷或接通介質。使用截止閥有水、油品、蒸汽等。通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。流體阻力小 , 密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

訂貨須知：
      一、如未有選定的型號，請?zhí)峁┰敿殔?shù)，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閘閥。具體請來電聯系021-6651 8677或在線咨詢。

閥類	傳動方式	連接形式	結構形式	密封面	公稱壓力	閥體材料
閘閥	傘齒輪	焊接	彈性閘板	D802/D812 STL/STL	P54100V、P54140V P54170V、P57170V	WCB-C ZGCr5Mo WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV

產品型號

Z60Y-160

Z60Y-P54100V

Z60Y-200

Z60Y-P54140V

Z60Y-250

Z60Y-P54170V

Z60Y-320

Z60Y-P57170V

傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y

公稱通徑（DN/mm）

15～50、（2

～16"）

適用溫度/℃

≤425

≤552

≤593

≤550

適用介質

水、蒸汽、氣體、石油產品

試驗壓力（MPa）

公稱壓力PN/MPa

16.0

20.0

25.0

32.0

P54100V

P54140V

P54170V

強度試驗

37.5

6.3

密封試驗

17.6

27.5

35.1

15.4

17.8

18.7

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	外形尺寸及連接尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	L1	d	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z60Y-1500Lb	1 2	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb	1 2	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb	1 2	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb	3	44	440	745
Z60Y-3500Lb	4	56	540	860

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560Y-1500Lb	8	158	711	813
	10	200	864	998
	12	250	991	1156
	14	280	1067	1287
	16	318	1194	1413
Z560-2000Lb	8	148	762	935
	10	180	914	1050
	12	222	1041	1150
	14	254	1118	1231
	16	294	1245	1330

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560Y-2500Lb	6	127	610	928
	8	130	762	851
	10	162	914	1031
	12	210	1041	1166
	14	234	1118	1217
	16	264	1245	1381
Z560Y-3500Lb	5	74	616	774
	6	88	692	857
	8	116	846	1041
	10	142	1000	1197
	12	174	1124	1338
