首頁 > 產品中心 > 調節閥 > 給水回轉式調節閥

產品概述零件材質 性能規范產品尺寸技術規范

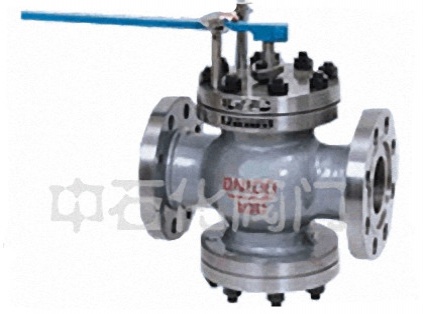

給水回轉式調節閥由閥體、閥座、閥瓣、閥桿、閥蓋等零件組成。它安裝在油、水等管路上，通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口面積的大小，從而實現調節流量的目的。調節閥的啟閉角度為60。，由安裝在調節閥上方的開度指示板來指示。介質溫度：0～170℃。

零件名稱	閥體	閥蓋	閥座、閥瓣、閥桿
主要材料	灰鑄鐵、鑄鋼	灰鑄鐵、鑄鋼	不銹鋼

暫無相關信息

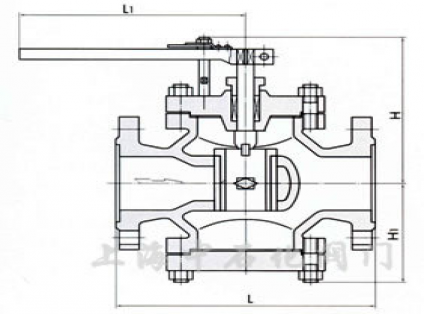

公稱壓力	尺寸
(MPa)	DN	20	25	32	40	50	65	80	100	125	150	200	250	300
-	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	140	150	180	200	230	240	270	300	350	380	440	500	650
1. 6	H	180	200	205	210	230	230	250	250	290	300	325	330	450
	H1	90	100	107	113	120	125	140	150	190	205	270	270	330
-	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	150	160	180	210	245	260	290	320	370	410	480	540	700
2. 5	H	180	200	205	210	230	240	250	280	290	300	325	330	450
	H1	90	100	100	120	120	130	150	150	190	205	270	270	335
-	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	150	160	190	210	245	270	300	330	380	420	500	560	720
4. 0	H	180	200	205	210	230	240	250	290	300	310	335	350	470
	H1	90	100	110	113	120	130	150	170	190	210	220	290	360
-	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	160	170	200	230	260	290	320	350	400	440	530	600	760
6. 4	H	185	210	220	225	250	250	260	300	310	320	340	360	480
	H1	100	110	110	135	35	140	160	180	200	220	230	300	370
-	L	180	200	-	-	300	315	380	400	-	450	-	-	-
	L1	180	200	-	-	280	-	380	4700	-	414	-	-	-
10. 0	H	150	165	-	-	240	-	270	280	-	360	-	-	-
	H1	105	115	-	-	130	-	190	190	-	250	-	-	-

公稱通徑DN	連接尺寸
	PN1.6MPa					PN2.5MPa					PN4.0MPa
	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	95	65	4-14	45	14	95	65	4-14	45	16	95	65	4-14	40	16
20	105	75	4-14	55	14	105	75	4-14	55	16	105	75	4-14	51	16
25	115	85	4-14	65	14	115	85	4-14	65	16	115	85	4-14	58	16
32	135	100	4-18	78	16	135	100	4-18	78	18	135	100	4-18	66	18
40	145	110	4-18	85	16	145	110	4-18	85	18	145	110	4-18	76	18
50	160	125	4-18	100	16	160	125	4-18	100	20	160	125	4-18	88	20
65	180	145	4-18	120	18	180	145	8-18	120	22	180	145	8-18	110	22
80	195	160	8-18	135	20	195	160	8-18	135	22	195	160	8-18	121	22
100	215	180	8-18	155	20	230	190	8-23	160	24	230	190	8-23	150	24
125	245	210	8-18	185	22	270	220	8-25	188	20	270	220	8-25	176	28
150	280	240	8-23	210	24	300	250	8-25	218	30	300	250	8-25	204	30
200	335	295	12-23	265	26	360	310	12-25	278	34	375	320	12-30	260	38
250	405	355	12-25	320	30	425	370	12-30	332	36	445	385	12-34	313	42
300	460	410	12-25	375	30	485	430	16-30	390	40	510	450	16-34	364	46
350	520	470	16-25	435	34	550	490	16-34	448	44	570	510	16-34	422	52
400	580	525	16-30	485	36	610	550	16-34	505	48	585	585	16-41	474	58
500	705	650	20-34	608	44	730	660	20-41	610	52	670	670	20-48	576	62
