首頁 > 產品中心 > 調節閥 > 氣動調節球閥

產品概述零件材質 性能規范產品尺寸技術規范

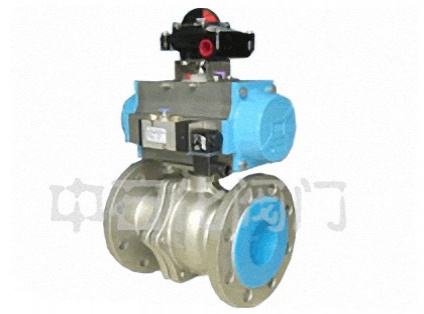

氣動球閥,是在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。可廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

閥體：
公稱通徑：15~200mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：WCB，HT200 ，ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，襯四氟乙烯，CF8（304），
CF8M（316），CF3M（316L）
溫度范圍：常溫-20℃~+180℃
中溫-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨。
閥內組件：
閥芯型式：O型閥芯
流量特性：快開特性
材料：ICr18Ni9Ti ， 0Cr18Ni12Mo2Ti
閥座材料：聚四氟乙烯（PTFE），特制PPL，金屬閥座
可調 比：350：1

流量特性Kv值：

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

規格性能表：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580
動作范圍	0－90
允許壓差ΔP	小于公稱壓力（1.6MPa）
泄漏量Q	按API598標準測試無泄漏
基本誤差	2% 帶定位器
回差	2% 帶定位器
死區	0.6% 帶定位器

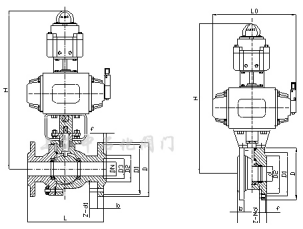

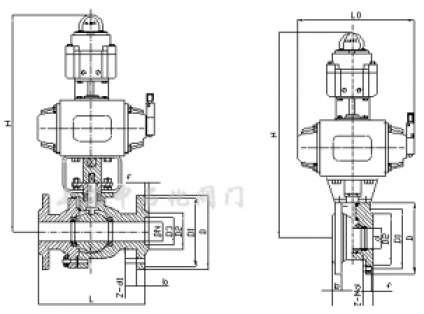

SMQ641F-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型氣動球閥外形連接尺寸：

DN	L	H	D	D1	D2	b	f	D3	Z-d1
15	130/130/140	279	95	65	45	14/16/16	2	40	4-Φ14
20	140/140/150	282	105	75	55	14/16/16	2	51	4-Φ14
25	150/150/165	295	115	85	65	14/16/16	2	58	4-Φ14
32	165/165/180	298	135	100	78	16/18/18	2	66	4-Φ18
40	180/180/200	325	145	110	85	16/18/18	3	76	4-Φ18
50	200/200/220	332	160	125	100	16/20/20	3	88	4-Φ18
65	220/220/250	422	180	145	120	18/22/22	3	110	4-Φ18/8-Φ18/8-Φ18
80	250/250/280	558	195	160	135	20/22/22	3	121	8-Φ18
100	280/280/320	573	215/230/230	180/190/190	155/160/160	20/24/24	3	150	8-Φ18/8-Φ23/8-Φ23
125	320/320/360	605	245/270/270	210/220/220	185/188/188	24/28/30	3	176	8-Φ18/8-Φ25/8-Φ25
150	360/360/400	644	280/300/300	295/310/320	210/218/218	24/28/30	3	204	8-Φ23/8-Φ25/8-Φ25
200	400/400/550	850	335/360/375	295/310/320	265/278/282	26/34/38	3	260	12-Φ23/12-Φ25/12-Φ30

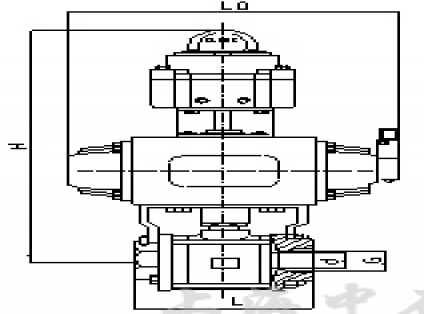

主要外形和連接尺寸：SMQ671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
注：表中數據XX/XX分別為壓力1.6MPa、2.5MPa

DN	d	L	H	D	D1	D2	b	f	L0	Z-Md
15	14	35	328	90	65	45	14/16	2	180	4-M12
20	19	38	335	100	75	55	14/16	2	180	4-M12
25	25	42	350	110	85	65	14/16	2	180	4-M12
32	29	50	380	130	100	78	16/18	2	220	4-M16
40	38	60	410	145	110	85	16/18	3	220	4-M16
50	48	70	442	160	125	100	16/20	3	260	4-M16
65	64	95	452	180	145	120	18/22	3	260	4/8-M16
80	76	118	495	190	160	135	20/22	3	296	8-M16
100	95	140	538	215/230	180/190	155/160	20/24	3	350	8-M16/20
125	118	175/195	585	245/270	210/220	185/188	24/28	3	350	8-M16/24
150	150	210/260	708	280/300	240/250	210/218	24/28	3	439	8-M20/24
