首頁 > 產品中心 > 調節閥 > 氣動法蘭調節球閥

產品概述零件材質 性能規范產品尺寸技術規范

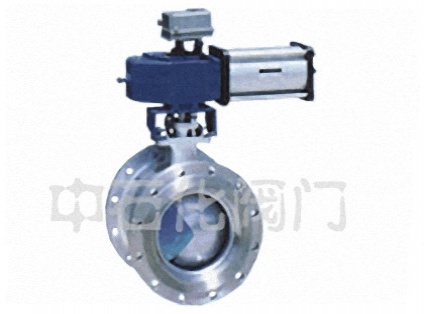

該閥門采用V型通道球體的超短球閥與氣動執行器、閥門定位器組成，可實現微小流量的線性調節，是一種用途廣泛的新型調節閥。氣動調節球閥是一種直角回轉式調節閥,它與閥門定位器配套使用,可實現比例調節,與二位五通電磁閥及控制箱配套使用,可實現開關控制.V型球閥閥蕊設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用于各種控制場合,具有額定流量系數大,可調比例大,密封性能優越,結構緊湊,體積小,可豎臥安裝等優點.適用氣體,液體,固體顆粒狀介質的控制.由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固體顆粒的控制.因此本產品被廣泛用于石油、化工、電力、造紙、冶金等行業。

主要材質:閥體 (1)WCB (2)304 (3)316 (4)316L

閥芯 (1)304 (2)316 (3)316L

閥座形式:不銹鋼可動硬密封、PTFE軟密封。

公稱通徑D(㎜)	25	32	40	50	65	80	100	125	150	200	300
額定流量系數kv	22	36	58	82	145	200	355	554	798	1418	3900

公稱壓力PN(MPa)	1.6、4.0、6.4
流量特性	近似等百分比
閥板轉角(度)	0°±4至90° ±4°(可調)
操作壓力(MPa)	雙作用0.2~1.0、單作用0.3-1.0
適用工作溫度(℃)	軟密封∶-40~180、硬密封∶-60~450
允許壓差(MPa)	為公稱壓力值	4.0	2.0
允許泄漏量等級	軟密封Ⅵ級、硬密封Ⅳ級
動作時間(S)	0.5~7
執行機構輸出力矩(Nm)	5.9~5169

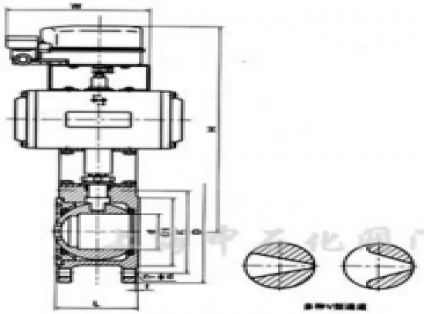

通徑DN		d	L	D	K	D1	n-Φd	F	H	W
mm	in
10	3/8″	10	32	85	60	38	4-M12	2	310	105
15	1/2″	14	35	90	65	46	4-M12	2	315	140
20	3/4″	19	38	100	75	56	4-M12	2	325	140
25	1″	24	42	110	85	65	4-M12	2	330	140
32	1 1/4″	29	50	130	100	76	4-M16	3	365	16
40	1 1/2″	38	60	145	110	84	4-M16	3	375	164
50	2″	48	70	160	125	99	4-M16	3	398	190
65	2 1/2″	64	95	180	145	118	4-M16	3	408	210
80	3″	76	118	195	160	132	8-M16	3	450	247
100	4″	95	140	215	180	156	8-M16	3	465	278
125	5″	118	195	245	210	184	8-M16	3	525	348
150	6″	150	260	280	240	211	8-M20	3	578	378
200	8″	200	350	335	295	266	12-M20	3	650	432
