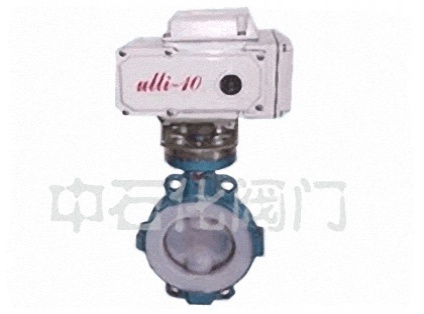

ZAJD型電動蝶閥有開關型和智能型二種，蝶閥與DTR執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

暫無相關信息

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400
流量系數（Kv）	110	180	232 8	368	656	735	1240	2025	2712	3875	503
動作范圍	0－90o
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度oC	－20～60oC
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1 350:1
配用執行機構	DTR—05 10PSQ101381RSA－05			DTR— 20PSQ201381RSC－30			DTR－40PSQ501381RSC－50			DTR－60PSQ701

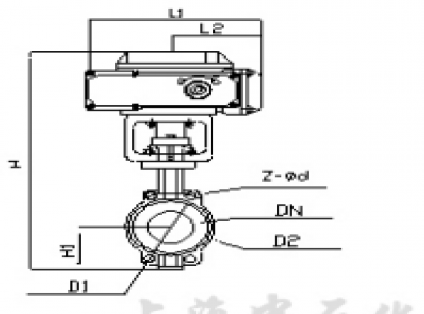

ZAJD971電動對夾式蝶閥尺寸：

公稱通徑DN	L閥度	H	H1	D2	Z-фd	D1	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	220	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505/520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa

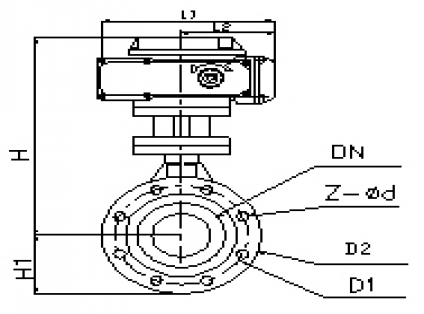

ZAJD941電動法蘭式蝶閥外形尺寸：

公稱通徑DN	L閥厚	H	H1	D2	D1	Z-фd	L1	L2
50	108	539	825/112	165	125	4-18	208	120
65	112	554	925/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	1425/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/2-22	256	156
250	165	890	1925/243	395/405	350	12-22/12-26	256	156
300	178	995	2225/283	445/460	400	12-22/12-26	256	156
350	190	1155	2525/310	505/520	460	16-22/16-26	346	156
400	216	1225	2825/340	565/580	515	16-26/16-30	346	156
