產品概述零件材質性能規范產品尺寸技術規范

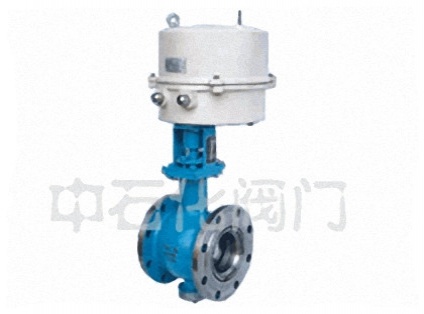

采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯-閥座不會產生卡阻或脫離，使用壽命長。球芯上的V形切口與金屬座之間具有剪切作用，特別適用于高粘度、含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。　　閥門的流量大、壓力損小、具介質不會沉積在閥體中腔，閥門不僅具有近似等面分比的流量特性、可調范圍大，最大可調比為100：1。還具有精確調節與可靠定位的功能。本閥系列可配置多種驅動裝置。V型調節球閥,調節球閥,球閥。

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13+氮化	304-氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+為銹鋼	柔性石墨+為銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

公稱壓力PN（MPa）	試驗壓力（MPa）		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃~550℃
2.4	3.75	2.75
4.0	6.0	4.4
適用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
	試驗和檢驗	JB/T9092-99 API598

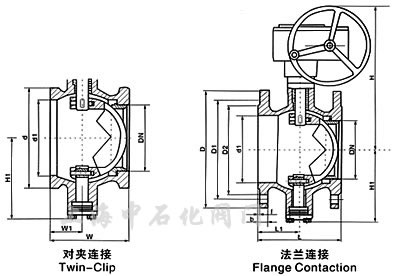

公稱或壓力級	公稱通徑		尺寸
公稱或壓力級	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
