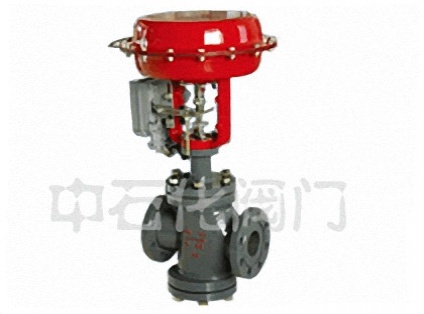

氣動薄膜雙座調節閥，氣動三通調節閥，電動三通分流調節閥，壓力調節閥亦稱調節閥、流量控制閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置。

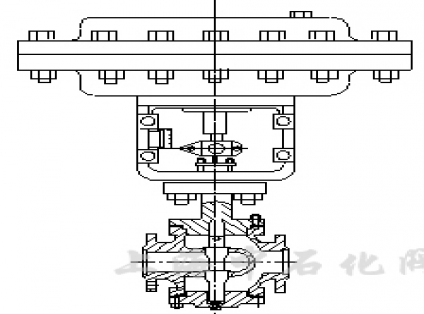

調節閥結構組成　調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、氣動薄膜切斷閥,偏心蝶閥等。本類閥門在管道中一般應當水平安裝。
管網中應用流量調節閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙?，有效的解決管網的水力失調。流量調節閥主要應用于：集中供熱（冷）等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。

閥體：

閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

上閥蓋：

常溫型：-20℃~+200℃
散熱型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。

閥內組件：

閥芯型式：雙導向雙座柱塞型閥芯

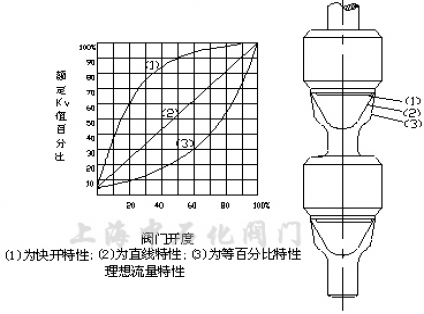

流量特性：線性特性、等百分比特性或快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

執行機構：

型式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃

閥作用型式：氣——關式或氣——開式

附件：定位器，手輪機構
性能：（帶定位器）
泄漏量：小于額定流量系數Kv的0.5%
基本誤差：±1.5%
回差：1.5%
死區：0.6%
始終點偏差：±1.5%
可調 范圍：30:1

流量系數Kv和行程、允許壓差：

公稱通徑	25			32	40	50	65	80	100	125	150	200
閥座直徑	15	20	25	32	40	50	65	80	100	125	150	200
流量系數Kv	4	6.3	10	16	25	40	63	100	160	250	400	630
行程	16				25		40			60
允許壓差（MPa）	5.8			4.9	3.8	2.9	4.0	3.3	2.6	3.6	3.0	2.3

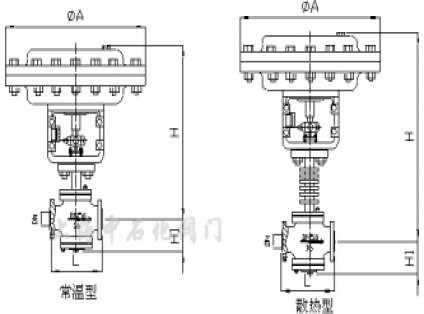

ZJHN氣動薄膜雙座調節閥外形尺寸：

公稱通徑	執行機構	H		ΦA(chǔ)	H1	L
		常溫型	散熱型			PN1.6	PN4.0	PN6.4
25	ZHA22	498	648	285	117	185	190	205
32	ZHA22	501	651	285	120	200	210	220
40	ZHA22	522	691	285	139	220	230	240
50	ZHA22	530	699	285	144	250	255	265
65	ZHA34	645	815	363	188	275	285	295
80	ZHA34	661	835	363	208	305	310	325
100	ZHA34	687	887	363	220	350	355	370
125	ZHA34	1234	1444	363	270	410	425	440
150	ZHA45	1242	1492	470	280	450	460	475
200	ZHA45	1394	1654	470	320	550	560	570
