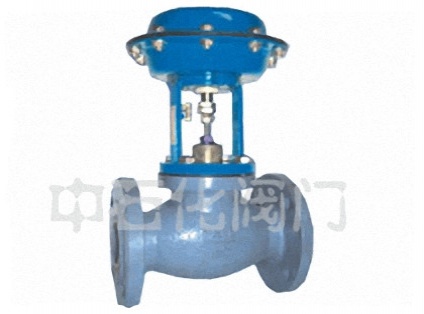

首頁 > 產品中心 > 調節閥 > 氣動薄膜切斷閥ZMQ

產品概述零件材質 性能規范產品尺寸技術規范

氣動薄膜切斷閥的發展自20世紀初始至今已有八十年的歷史，先后產生了十個大類的調節閥產品,自力式閥和定位器等，調節閥和控制閥的發展歷程如下:本類閥門在管道中一般應當水平安裝。

閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合絹EBR> 套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合絹EBR> 虂E料：聚四氟乙烯、柔性石墨
波紋膜片：丁丒橡膠夾增強滌綸織蝸EBR> 彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥葋E鰓蚴件)：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti

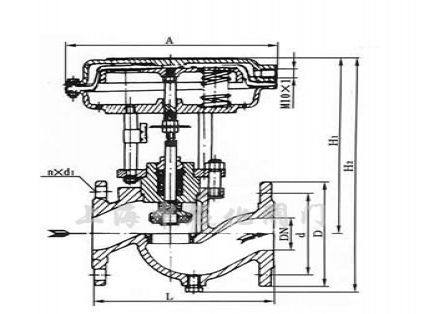

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200
A		E196				E232		E308			E394		E498
L	PN16 、 40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	650
H	PN16 、 40	305	340	345	370	380	390	475	490	500	765	825	927
	PN64	320	350	354	372	382	397	473	475	517	805	882	815
	波紋管密封型	375	409	414	431	441	468	555	570	613	855	915	1017
H 1	PN16 、 40	50	53	58	70	75	83	93	100	110	125	143	170
H 1	PN64	60	65	70	77.5	85	90	100	85	125	148	170	208
H 2	PN16	115	115	121	130	140	153	178	190	200	260	320	360
	PN40	125	125	130	140	150	160	185	200	220	280	320	380
	PN64	150	150	160	170	180	200	230	250	282	310	430	480
H 3	PN16 、 40	404	415	428	448	468	561	578	590	886	1008	1120
	PN64	365	430	498	528	528	530	535	540	600	890	1208	1305
	波紋管密封型	395	465	478	509	509	548	641	658	670	976	1098	1210
重量 (kg)	眮E夾?/TD>	10	10	12	15	18	23	35	45	60	75	90	120
重量 (kg)	波紋管密封型	12	12	14	17	20	26	38	48	64	79	95	125

公稱通徑 DN(mm)		15	20	25	32	40		50	65		80	100		125		150	200
爾舀流量系數 KV	單座、雙讈E/TD>	5	7	11	20	30			48	75			120	190		300		480	760
	套筒				11	20	30		48	75		120	190		300		480	760
公稱壓力 PN(MPa)		1.0 1.6 4.0 6.4
爾舀行程 (mm)		8									12					20				25			40		50
有效面積 (c m 2 )	ZMQ 型	100								200				400							600			1000
	ZSQ 型	100					125								160							250
允喧旃漏量	硬密穪E1/h	- 般： 10 -4 X 閥爾舀容量；嚴密型：單、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥爾舀容量
	鰓噦穪E/TD>	VI 級
允喧砉瞾E (MPa)	ZMQ P N 正作用	6.4	5.09	2.91	1.85	2.18			1.33	1.52			0.99	0.62		0.60		0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88	2.47	2.91			1.77	2.03			1.32	0.83		0.80		0.92	0.52
	ZSQ P N	6.4	6.1	3.5	2.3	3.0			1.9	1.9			1.5	0.93		0.84		0.65	0.47
	Z M S QM	公稱壓力
信號壓力 (kPa)	ZMQ	0 粊E250
	ZSQ	0 粊E400 ～ 600

調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有:V型電動調節球閥、氣動薄膜切斷閥,偏心蝶閥等。
