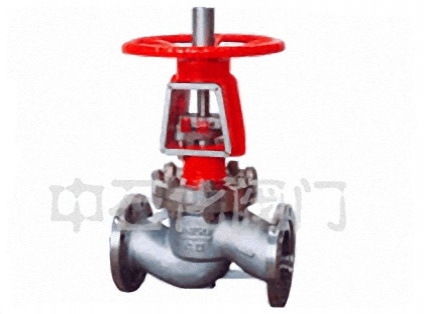

首頁 > 產品中心 > 截止閥 > JY41W截止閥硬密封氧氣截止閥J法蘭非平衡式J直通截止閥

產品概述零件材質 性能規范產品尺寸技術規范

JY41氧氣管路專用閥門是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠和性能優越為設計原則，并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。主體材料選用不銹鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂，并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。

訂貨須知：
      一、如未有選定的型號，請?zhí)峁┰敿?xì)參數，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閘閥。具體請來電聯系021-6651 8677或在線咨詢。

體蓋	閥桿	閥瓣	密封面	墊片	填料	工作溫度	適用介質
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	本體材質	PTFE	PTFE	常溫	氧氣
ZCrZn16Si4

公稱壓力	強度試驗	水密封試驗	上密封試驗	氣密封試驗
2.5	3.8	2.8	2.8	0.6
4.0	6.0	4.4	4.4	0.6

二、

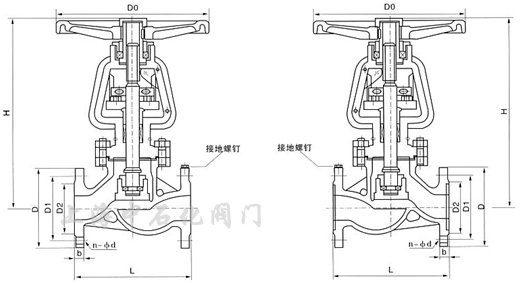

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	Do
凸面法蘭 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T	25	160	115	85	65	14	4-Φ14	305	160
	32	180	135	100	78	16	4-Φ18	316	160
	40	200	145	110	85	16	4-Φ18	328	180
	50	230	160	125	100	16	4-Φ18	356	200
	65	290	180	145	125	18	4-Φ18	389	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	460	320
	125	400	245	210	185	22	8-Φ18	528	320
	150	480	280	240	210	24	8-Φ23	668	450
	200	600	335	295	265	26	26-Φ23	795	500
	250	650	405	355	320	30	30-Φ25	910	560
	300	750	460	410	375	30	30-Φ25	1200	640
	350	850	520	470	435	34	34-Φ25	1200	720
	400	950	580	525	485	36	36-Φ30	1560	800

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
2.5MPa	25	160	115	85	65	16	4-Φ14	305	160
凸面法蘭 RF JY41W-25P JY41W-16T HY41Y-16P JY41Y-16T	32	180	135	100	78	18	4-Φ18	316	160
	40	200	145	110	85	18	4-Φ18	328	180
	50	230	160	125	100	20	4-Φ18	356	200
	65	290	180	145	120	22	8-Φ18	389	280
	80	310	195	160	135	22	8-Φ18	400	280
	100	350	230	190	160	24	8-Φ23	460	320
	125	400	270	220	188	28	8-Φ25	538	320
	150	480	300	250	218	30	8-Φ25	668	450
	200	600	360	310	278	34	12-Φ25	795	500
	250	650	425	370	332	36	12-Φ30	910	560
	300	750	485	430	390	40	16-Φ30	1200	640
	350	850	550	490	448	44	16-Φ34	1290	720
	400	950	610	550	505	48	16-Φ34	1560	800
4.0MPa	25	160	115	85	65	16	4-Φ14	305	160
凸面法蘭 RF JY41W-40P JY41W-40T HY41Y-40P JY41Y-40T	32	180	135	100	78	18	4-Φ18	316	160
	40	200	145	110	85	18	4-Φ18	328	180
	50	230	160	125	100	20	4-Φ18	356	200
	65	290	180	145	120	22	8-Φ18	389	280
	80	310	195	160	135	22	8-Φ18	400	280
	100	350	230	190	160	24	8-Φ23	460	320
	125	400	270	220	188	28	8-Φ25	538	320
	150	480	300	250	218	30	8-Φ25	668	450
	200	600	375	320	282	38	12-Φ30	795	500
	250	650	445	385	345	42	12-Φ34	910	560
	300	750	510	450	408	46	16-Φ34	1200	640
	350	850	570	510	465	52	16-Φ34	1290	720
	400	950	655	585	535	58	16-Φ41	1560	800

1、對于公稱壓力PN≥1.6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。
