首頁 > 產品中心 > 球?? 閥 > Q971F超薄型球閥軟密封電動Q對夾浮動Q直通球閥

產品概述零件材質 性能規范產品尺寸技術規范

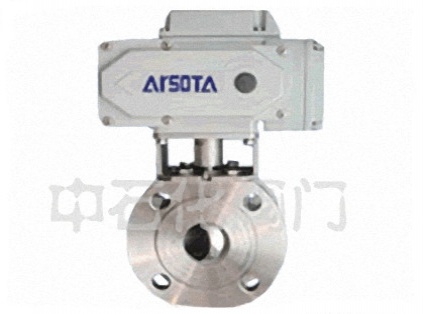

該閥由DCL系列精小型電動執行器與超短球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。Q71超薄對夾球閥是一種零件，，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑。具體請來電聯系或在線咨詢。

序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼SS304	不銹鋼SS304
7	手柄	不銹鋼SS304	不銹鋼SS304
8	閥桿螺母	不銹鋼SS304	不銹鋼SS304
9	填料壓套	不銹鋼SS304	不銹鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

Q71超薄式法蘭球閥適用于Class150、PN1.0~2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。適用溫度:-20~150~300℃驅動方式:手動、氣動、電動等。公稱壓力:1.6~2.5MPa

Q971F-16

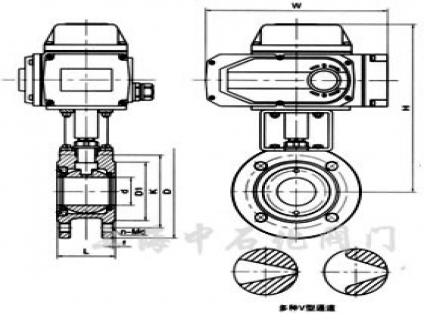

通徑DN		d	L	D	K	D1	n-Md	f	H	W
mm	in
15	1/2″	14	35	90	65	46	4-M12	2	190	196
20	3/4″	19	38	100	75	56	4-M12	2	195	196
25	1″	24	42	110	85	65	4-M12	2	210	196
32	1 1/4″	29	50	130	100	76	4-M16	3	220	196
40	1 1/2″	38	60	145	110	84	4-M16	3	230	196
50	2″	48	70	160	125	99	4-M16	3	265	196
65	2 1/2″	64	95	180	145	118	4-M16	3	300	255
80	3″	76	118	195	160	132	8-M16	3	325	255
100	4″	95	140	215	180	156	8-M16	3	350	255
125	5″	118	195	245	210	184	8-M16	3	375	255
150	6″	150	280	280	240	211	8-M20	3	420	255
200	8″	200	350	335	295	266	12-M20	3	460	255

結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
