GQ947Y電動軌道球閥是新型實用產品,具有旋轉球芯90度擺切斷的一種高科技型球閥。 國內目前所用Q型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄露和卡死現象，軌道球閥就是正對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，該球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并打打提高了閥門的使用壽命。
訂貨須知：
      一、如未有選定的型號，請?zhí)峁┰敿?xì)參數，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閥門。具體請來電聯系021-6651 8677或在線咨詢。

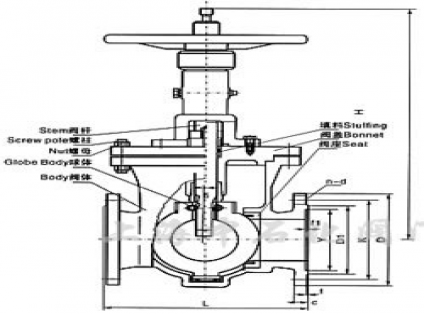

零件名稱	材料
閥體、閥蓋	碳素鑄鋼	鉻鎳鈦鑄鋼	鉻鎳鉬鑄鋼
球體	鑄鋼堆焊合金鋼	不銹鋼堆焊鈷基硬質合金	不銹鋼堆焊鈷基硬質合金
閥桿	鉻不銹鋼	特殊不銹鋼
閥座	不銹鋼
密封圈、填料	石棉石墨	聚四氟乙烯
適用介質	水蒸氣、油品、天然氣	硝酸	醋酸

1、電動軌道球閥的開啟
調節閥在關閉的狀態下，當執行機構帶動閥桿向上運動，其閥桿底部的角形平面使球體密封面傾離閥座，閥桿繼續提升并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦旋轉90°直至閥桿提升到極限位置，球體通孔對準閥門通道。
2、 電動軌道球閥的關閉
關閉時，當執行機構帶動閥桿向下運動，閥桿下移，并使球體開始旋轉，閥桿繼續下移，閥桿受到嵌于螺旋槽內的導向銷作用，使閥桿和球體同時旋轉90°，快要關閉時，球體已在與閥座無接觸的情況下旋轉90°，閥桿繼續下移 ，球體擺動，并受機械楔緊施壓壓緊在閥座上，使閥座密封面產生彈性變形，與球體密封面緊密配合，從而保證安全、可靠的零泄漏。
