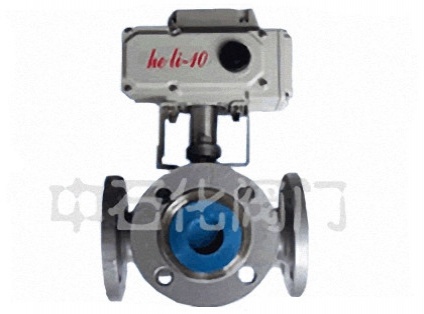

ZBF23QS-6～150型雙動自保持球閥主要是由閥體和驅動機構組成，是一種二位三通自保持閥門，既可手動，又可電動。在接到開（關）閥信號后，驅動機構得電帶動球閥閥芯轉動，閥芯轉到位后驅動機構內部自斷電，閥位機械指示指向相應的閥位，閥位開關輸出無源閥位信號。閥芯每轉90°，閥功能切換一次。
　 　BF22QS-6～150型雙動自保持球閥適用于空氣、油、水等無強腐蝕性的流體。工作時對流體的流向不作要求，對流體進、出口壓力不作要求，對介質的清潔度不作嚴格要求，可廣泛應用于電力、石化、冶金等部門，以遠程控制管道介質的流通與中斷.

暫無相關信息

額定壓力：1.6MPa，其它壓力可定做，最高壓力可達6.4MPa，亦可適用于真空管道
介 質：油、水、無強腐蝕性氣體
環境溫度：0～45℃
介質溫度：≤150℃
相對濕度：≤95%RH
電源電壓：DC220V DC24V AC220V AC110V
（優先選用交流等級）
連接方式：
通徑   10      15     20    25
連接螺紋  G3/8    G1/2   G3/4   G1
開關閥時間：7s、14s

型號         L         H       D1      D       n-?d
ZBF23Q-40    180      410     110     150      4-?18
ZBF23Q-50    200      460     125     165      4-?18
ZBF23Q-65    220      480     145     185      4-?18
ZBF23Q-80    250      500     160     200      8-?18
ZBF23Q-100   280      520     180     220      8-?18
ZBF23Q-125   320      550     210     250      8-?18
ZBF23Q-150   360      580     240     285      8-?24

ZBF23QS-系列型雙動自保持球閥采用球面密封結構，無內漏，比傳統結構電磁閥密封性能好，耐壓和工作壓力等級高。
球閥驅動采用進口執行機構，防護等級為IP65，可滿足水電站潮濕環境要求。
對介質清潔度不作嚴格要求。
閥位置有現場機械顯示和開關接點輸出。
可在現場手動操作
