產品概述零件材質 性能規范產品尺寸技術規范

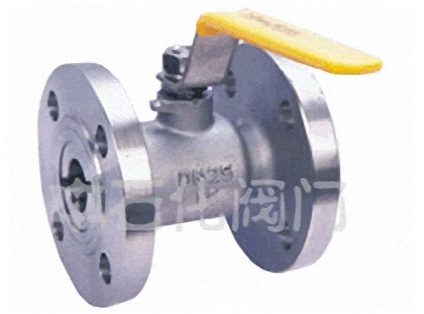

高溫球閥為金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有手動，蝸輪桿傳動，氣動等。高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑。具體請來電聯系或在線咨詢。

暫無相關信息

其特征在于:所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。

閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料;固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。

采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態(介質流動方向與蝶板轉動方向相同)時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。

當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥。

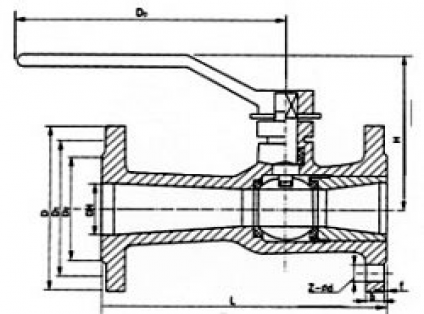

型號		公稱通徑DN（mm）	尺寸
			L	D			D1		D2		b-f		z-Φd		H		D
PF.QH45M-16		15	130	95			65		45		14-2		4-14		105		150
		20	150	105			75		55		16-2		4-14		110		150
		25	160	115			85		65		16-2		4-14		120		160
		32	180	135			100		78		18-2		4-18		140		180
		40	200	145			110		85		18-3		4-18		155		250
		50	230	160			125		100		20-3		4-18		175		300
		65	290	180			145		120		20-3		4-18		195		300
		80	310	195			160		135		22-3		8-18		225		320
		100	350	215			180		155		24-3		8-18		250		320
		125	400	245			210		185		26-3		8-18		270		360
		150	480	280			240		210		28-3		8-23		290		360
		200	600	335			295		265		30-3		12-23		350		450
		250	730	405			355		320		30-3		12-25		405		450
PF.QH41M-25C		15	130	95			65		45		16-2		4-14		105		150
		20	150	105			75		55		16-2		4-14		110		150
		25	160	115			85		65		16-2		4-14		120		160
		32	180	135			100		78		18-2		4-18		140		180
		40	200	145			110		85		18-3		4-18		155		250
		50	230	160			125		100		20-3		4-18		175		300
		65	290	180			145		125		22-3		8-18		195		300
		80	310	195			160		135		22-3		8-18		225		320
		100	350	230			190		160		24-3		8-23		250		320
		125	400	270			220		188		28-3		8-25		270		360
		150	480	300			250		218		30-3		8-25		290		360
		200	600	360			310		278		34-3		12-25		350		450
型號	公稱通徑		尺寸
			L		D	D1		D2		D6		b-f		z-Φd		H
PF.QH41M-40C	15		130		95	65		45		40		16-2		4-14		105
	20		150		105	75		55		51		16-2		4-14		110
	25		160		115	85		65		58		16-2		4-14		120
	32		180		135	100		78		66		18-2		4-18		140
	40		200		145	110		85		76		20-3		4-18		155
	50		230		160	125		100		88		20-3		4-18		175
	65		290		180	145		120		110		22-3		8-18		195
	80		310		195	160		135		121		22-3		8-18		225
	100		350		230	190		160		150		24-3		8-23		250
	125		400		270	220		188		176		28-3		8-25		270
	150		480		300	250		218		204		30-3		8-25		290
	200		600		375	320		282		260		38-3		12-30		350

高溫球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

高溫球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。
