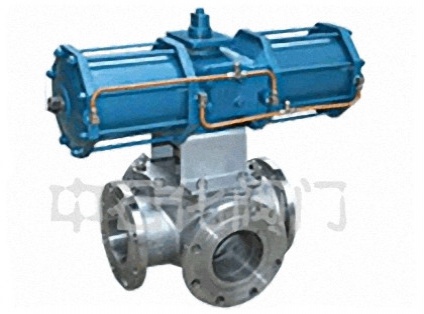

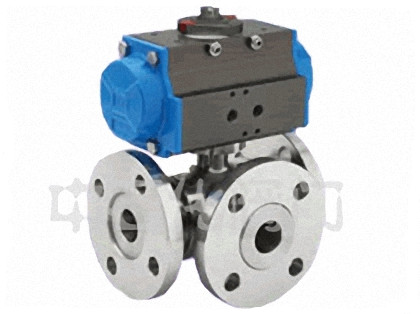

氣動三通球閥是閥門的一種，可分為L(zhǎng)型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通(如流向圖L型)。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑。具體請來電聯系或在線咨詢。
|
Q644/645F-16
|
|
通徑DN
|
L
|
L1
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
|
|
|
|
|
|
|
|
|
|
25
|
1″
|
200
|
100
|
115
|
85
|
65
|
4-Φ14
|
16
|
2
|
193
|
140
|
|
32
|
1 1/4″
|
220
|
100
|
140
|
100
|
76
|
4-Φ18
|
18
|
2
|
212
|
164
|
|
40
|
1 1/2″
|
250
|
125
|
150
|
110
|
84
|
4-Φ18
|
18
|
2
|
230
|
164
|
|
50
|
2″
|
260
|
130
|
165
|
125
|
99
|
4-Φ18
|
20
|
3
|
268
|
190
|
|
65
|
2 1/2″
|
300
|
150
|
185
|
145
|
118
|
4-Φ18
|
20
|
3
|
293
|
210
|
|
80
|
3″
|
320
|
160
|
200
|
160
|
132
|
8-Φ18
|
20
|
3
|
325
|
247
|
|
100
|
4″
|
370
|
185
|
220
|
180
|
156
|
8-Φ18
|
22
|
3
|
380
|
276
|
|
125
|
5″
|
430
|
215
|
250
|
210
|
184
|
8-Φ18
|
22
|
3
|
468
|
348
|
|
150
|
6″
|
480
|
240
|
285
|
240
|
211
|
8-Φ23
|
24
|
3
|
510
|
378
|
|
200
|
8″
|
550
|
275
|
340
|
295
|
256
|
12-Φ23
|
24
|
3
|
655
|
432
|

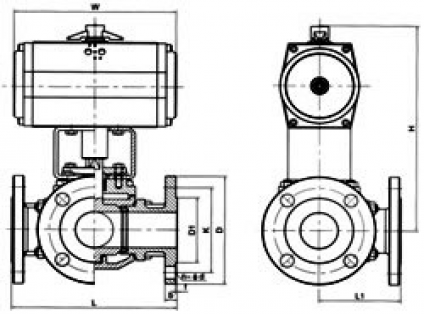

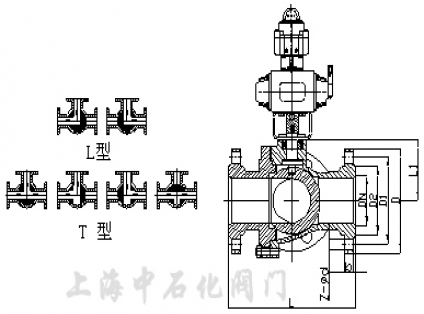

氣動三通球閥（調節型/開關型）尺寸及參數：
1、表中以分?jǐn)?shù)表示者，分子為JB/T74~90系列2尺寸（等同于原機標JB74~90~59的尺寸），分母JB/T74~90系列
1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。
2、表中以分?jǐn)?shù)表示者，分子為ANSIB16.5尺寸，分母為GB9112~9131、SH3406尺寸。
|
公稱壓力或壓力級
|
公稱通徑
|
尺寸
|
|
|
mm
|
in
|
L
|
L1
|
D
|
D1
|
D2
|
b
|
z-Φd
|
|
PN1.6MPa
|
15
|
|
130
|
65
|
95
|
65
|
45
|
14
|
4-14
|
|
20
|
|
150
|
75
|
105
|
75
|
55/58
|
14/16
|
4-14
|
|
25
|
|
160
|
80
|
115
|
85
|
65/68
|
14/16
|
4-14
|
|
32
|
|
180
|
90
|
135/140
|
100
|
78
|
16
|
4-18
|
|
40
|
|
200
|
100
|
145/150
|
110
|
85/88
|
16
|
4-18
|
|
50
|
|
230
|
115
|
160/165
|
125
|
100/102
|
16/18
|
4-18
|
|
65
|
|
290
|
145
|
180/185
|
145
|
120/122
|
18
|
4-18
|
|
80
|
|
310
|
155
|
195/200
|
160
|
135/138
|
20
|
4-18
|
|
100
|
|
350
|
175
|
215/220
|
180
|
155/158
|
20
|
4-18
|
|
125
|
|
400
|
200
|
245/250
|
210
|
185/188
|
22
|
4-18
|
|
150
|
|
480
|
240
|
280/285
|
240
|
210/212
|
24/22
|
8-23/8-22
|
|
PN2.5MPa
|
15
|
|
130
|
65
|
95
|
65
|
45
|
16
|
4-14
|
|
20
|
|
150
|
75
|
105
|
75
|
55/58
|
16
|
4-14
|
|
25
|
|
160
|
80
|
115
|
85
|
65/68
|
16
|
4-14
|
|
32
|
|
180
|
90
|
135/140
|
100
|
78
|
18
|
4-18
|
|
PN2.5MPa
|
40
|
|
200
|
100
|
145/150
|
110
|
85/88
|
18
|
4-18
|
|
50
|
|
230
|
115
|
160/165
|
125
|
100/102
|
20
|
4-18
|
|
65
|
|
290
|
145
|
180/185
|
145
|
120/122
|
22
|
8-18
|
|
80
|
|
310
|
155
|
195/200
|
160
|
135/138
|
22/24
|
8-18
|
|
100
|
|
350
|
175
|
230/235
|
190
|
160/162
|
24
|
8-23/8-22
|
|
125
|
|
400
|
200
|
270
|
220
|
188
|
28/26
|
8-25/8-26
|
|
150
|
|
480
|
240
|
300
|
250
|
218
|
30/28
|
8-25/8-26
|
|
PN4.0MPa
|
15
|
|
130
|
65
|
95
|
65
|
45
|
16
|
4-14
|
|
20
|
|
150
|
75
|
105
|
75
|
55/58
|
16
|
4-14
|
|
25
|
|
160
|
80
|
115
|
85
|
65/68
|
16
|
4-14
|
|
32
|
|
180
|
90
|
135/140
|
100
|
78
|
18
|
4-18
|
|
40
|
|
200
|
100
|
145/150
|
110
|
85/88
|
18
|
4-18
|
|
50
|
|
230
|
115
|
160/165
|
125
|
100/102
|
20
|
4-18
|
|
65
|
|
290
|
145
|
180/185
|
145
|
120/122
|
22
|
8-18
|
|
80
|
|
310
|
155
|
195/200
|
160
|
135/138
|
22
|
8-18
|
|
100
|
|
350
|
175
|
230/235
|
190
|
160/162
|
24
|
8-23/8-22
|
|
125
|
|
400
|
200
|
270
|
220
|
188
|
28
|
8-25/8-26
|
|
150
|
|
480
|
240
|
300
|
250
|
218
|
30
|
8-25/8-26
|
|
Class150LB
|
15
|
1/2
|
130
|
65
|
89
|
60.5
|
35
|
-
|
4-15
|
|
20
|
3/4
|
150
|
75
|
98
|
70
|
43
|
-
|
4-15
|
|
25
|
1
|
160
|
80
|
108/110
|
79.5
|
51
|
11.5
|
4-15/4-16
|
|
32
|
11/4
|
180
|
90
|
117/120
|
89
|
64
|
13.0
|
4-15/4-16
|
|
40
|
11/2
|
200
|
100
|
127/130
|
98.5
|
73
|
14.5
|
4-15/4-16
|
|
50
|
2
|
230
|
115
|
152/150
|
120.5
|
92
|
16.0
|
4-19/4-20
|
|
65
|
21/2
|
290
|
145
|
178/180
|
139.5
|
105
|
17.5
|
4-19/4-20
|
|
80
|
3
|
310
|
155
|
190
|
152.5
|
127
|
19.5
|
4-19/4-20
|
|
100
|
4
|
350
|
175
|
229/230
|
190.5
|
157
|
24.0
|
8-19/4-20
|
|
125
|
5
|
400
|
200
|
254/255
|
216.0
|
186
|
24.0
|
8-22
|
|
150
|
6
|
480
|
240
|
279/280
|
241.5
|
216
|
25.5
|
8-22
|
|
JIS10K
|
15
|
|
130
|
65
|
95
|
70
|
52
|
12
|
4-15
|
|
20
|
|
150
|
75
|
100
|
75
|
58
|
14
|
4-15
|
|
25
|
|
160
|
80
|
125
|
90
|
70
|
14
|
4-19
|
|
32
|
|
180
|
90
|
135
|
100
|
80
|
16
|
4-19
|
|
40
|
|
200
|
100
|
140
|
105
|
85
|
16
|
4-19
|
|
50
|
|
230
|
115
|
155
|
120
|
100
|
16
|
4-19
|
|
65
|
|
290
|
145
|
175
|
140
|
120
|
18
|
4-19
|
|
80
|
|
310
|
155
|
185
|
150
|
130
|
18
|
8-19
|
|
100
|
|
350
|
175
|
210
|
175
|
155
|
18
|
8-19
|
|
125
|
|
400
|
200
|
250
|
210
|
185
|
20
|
8-23
|
|
150
|
|
480
|
240
|
280
|
240
|
215
|
22
|
8-23
|
■防火結構設計
■ISO 5211平臺設計便于安裝自動開關裝置
■閥桿與閥體之間防靜電裝置
■閥桿防爆出裝置設計
應用標準:
■設計與制造:GB/T12237, ANSI B16.34, API 608
■結構長度:GB/T12221，ASME B16.10, JIS B2002
■法蘭尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214
■檢驗與試驗 :GB/T13927
■防火測試: API 607 4th 1993
■壁厚:ASME B16.34
備注：L（T）形三通閥由氣動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
