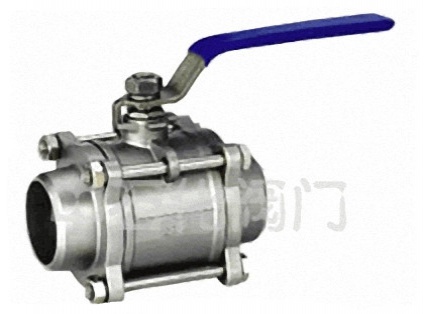

三片式對焊球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥,是近年來被廣泛采用的一種新型閥門， 本類閥門在管道中一般應當水平安裝。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑。具體請來電聯系或在線咨詢。
|
序號
|
零件名稱
|
材質
|
|
|
|
不銹鋼
|
碳鋼
|
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼316
|
|
6
|
螺母
|
不銹鋼SS304
|
不銹鋼304
|
|
7
|
墊圈
|
不銹鋼SS304
|
不銹鋼304
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼304
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼304
|
|
13
|
填料
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推墊圈
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
不銹鋼SS304
|
公稱通徑mm DN15-DN300
適用 工況 適用 介質 蒸汽、 水、油品 硝酸類 醋酸類
適用 溫度 -28℃ - 300℃
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
900
|
112
|
120
|
145
|
185
|
215
|
270
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
C
|
14
|
17.5
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。
