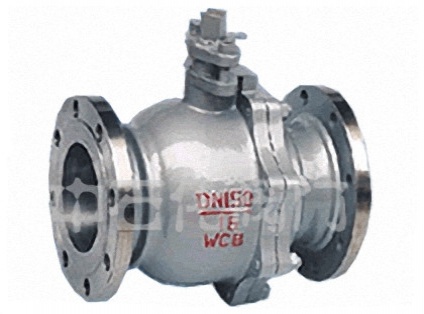

首頁 > 產品中心 > 球?? 閥 > Q41F球閥軟密封Q法蘭浮動Q直通球閥

產品概述零件材質 性能規范產品尺寸技術規范

Q41F球閥有全通徑和縮徑兩種結構形式。用于輸送帖連、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器的通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全徑球閥輕30%左右，有利于減輕管道負荷，降低成本。球閥是一種轉角為90°的旋轉類閥門,密封性能優良, （全徑球閥）流量系數大流阻系數小,結構簡單,使用壽命長,便于維修。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑。具體請來電聯系或在線咨詢。

型號		Q41F-__C	Q41F-__P
工作壓力(MPa)		1.6~10.0
適用溫度(℃)		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316+柔性石墨墊圈
	填料	聚四氟乙烯

壓力等級		試驗壓力（MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

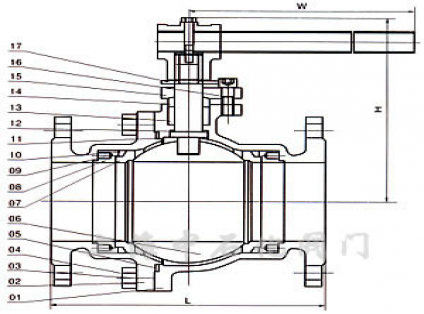

國標軟密封球閥PN1.6MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt（㎏）	2.5	3	5	6	7	10	15	19	33	58	93	160

國標軟密封球閥PN2.5MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

國標軟密封球閥PN4.0MP主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

國標軟密封球閥PN6.4MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	408	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

國標軟密封球閥PN10.0MPa主要連接尺寸及重量：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
Wt(Kg)

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ASNI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598
