首頁 > 產品中心 > 球?? 閥 > Q947F/Y球閥電動Q法蘭固定Q直通球閥

產品概述零件材質 性能規范產品尺寸技術規范

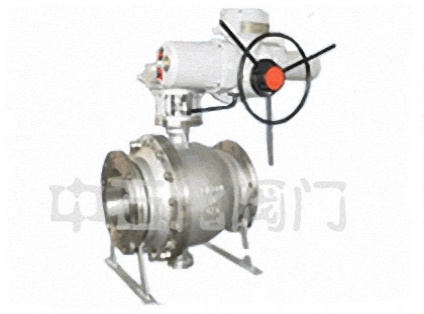

Q947型電動固定球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

訂貨須知：
      一、如未有選定的型號，請?zhí)峁┰敿?xì)參數，如介質、溫度、壓力、口徑、材質等，由我司技術人員為您選型
      二、如已有選定的型號，按選定型號提供
      三、非標產品需提供樣品或以圖紙確認
注：資料僅供參考，或有不全，因此給您帶來的不便敬請諒解。本公司可根據不同的要求及參數進行選型。本公司有各種大小口徑，壓力，不同的材質，連接方式，驅動方式,，滿足不同需求的各類閥門。具體請來電聯系021-6651 8677或在線咨詢。

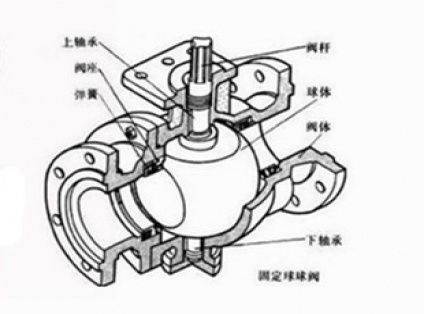

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯?柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

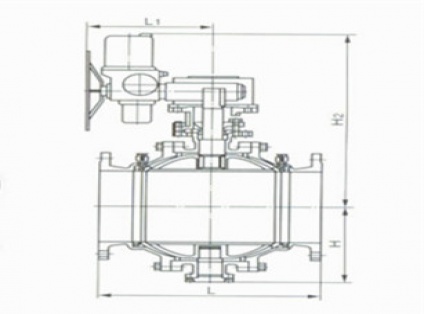

公稱壓力			公稱通徑		L		H(mm)								重量
			mm		mm		Q47		Q347		Q647		Q947		Q47		Q347		Q647		Q947		Q67		Q367		Q667		Q967
1.6 2.5			100		305		178		?		416		470		55		?		90		110		80		?		85		105
			125		381		252		?		542		520		80		?		120		145		75		?		115		140
			150		403		?		205		572		538		?		140		170		205		?		125		155		190
			200		502		?		398		736		580		?		220		250		275		?		200		230		255
			250		568		?		495		890		637		?		365		310		335		?		340		295		310
			300		648		?		580		910		684		?		530		485		475		?		500		455		445
			350		762		?		625		1020		796		?		740		600		600		?		695		555		545
			400		838		?		720		1080		842		?		900		955		895		?		845		900		840
			450		914		?		770		1120		874		?		1170		1250		1105		?		1105		1195		1045
			500		991		?		840		1150		904		?		1340		1550		1360		?		1270		1480		1290
			600		1143		?		1050		1210		1120		?		1580		1740		1495		?		1480		1680		1405
			700		1245		?		110		1300		1218		?		1885		2000		1850		?		1785		1900		1750
			800		1397		?		1150		1460		1328		?		2190		2310		2050		?		2070		2200		1930
公稱壓力 (mpa)	公稱通徑			L		H(mm)								重量(Kg)																?
	mm	in		mm		Q47		Q347		Q647		Q947		Q47		Q347		Q647		Q947		Q67		Q367		Q667		Q967		?
CL150	100	4		229		178		205		416		470		45		117		78		85		45		?		78		85		?
	125	5		356		252		398		542		520		58		185		107		120		58		117		107		120		?
	150	6		394		?		495		572		538		?		245		145		180		?		185		145		180		?
	200	8		457		?		580		736		580		?		395		220		245		?		245		220		245		?
	250	10		533		?		625		890		637		?		516		280		300		?		395		280		300		?
	300	12		610		?		720		910		684		?		756		450		445		?		516		450		445		?
	350	14		686		?		770		1020		796		?		958		570		585		?		756		570		585		?
	400	16		762		?		840		1080		842		?		1200		920		860		?		958		920		860		?
	450	18		864		?		1050		1120		874		?		1500		1140		1075		?		1200		1140		1075		?
	500	20		914		?		1100		1150		904		?		1800		1360		1310		?		1800		1360		1310		?
	600	24		1067		?		1150		1210		1120		?		2100		1620		1450		?		2100		1620		1450		?
	700	28		1245		?		?		1300		1218		?		?		1930		1810		?		?		1930		1810		?
	800	32		1397		?		?		1460		1328		?		?		2250		2010		?		?		2250		2010
