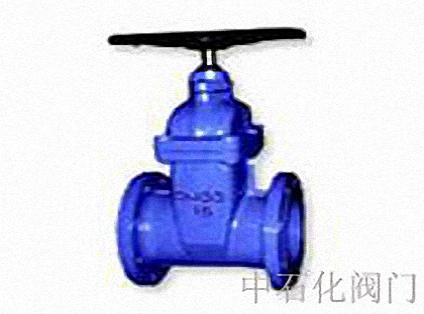

彈性軟密封閘閥特點:1平底式閥座:傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊，水泥，紙屑，雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，軟密封閘閥低部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。2整體包膠:閥板采用高品質的橡膠進行整體內，外包膠，國內一流的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳。3耐腐蝕:閥閥體采用粉沫環氧樹脂涂裝，可防止閥體的腐蝕與生銹，并可用于污水系統。4不易碎裂:以往傳統鑄鐵閘閥常園外物擊中，碰撞或重疊而造成斷裂等現象。由于本閥改用球墨鑄鐵，此種情形已可大幅度減少。5三"O"型環密封圈:由于閥桿采用三"0"型環密封圈密封設計，可減少開關時的磨擦阻力，大幅減少漏水現象殛可以不停水施工更換密封圈。6有助生飲:由于閥體內部以無毒性環氧樹脂涂裝，閘板的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲。7精鑄閥體:閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。8重量輕:本閥采用球墨鑄造而成，重量較傳統閘閥重量減輕約20%-30%。安裝維修方便。彈性座封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。國內主要的知名廠商有河北恒創閥門設備有限公司。其公司是機械工業部、化工部、中國化工裝備總公司定點管理生產企業。其產品在業內有一定的價格優勢和技術優勢。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。
|

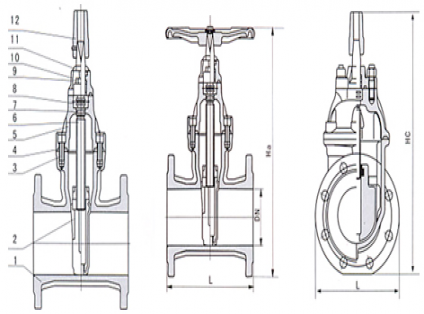

項次
|
零件號碼
|
名 稱
|
材 質
|
|
1
|
RV-01
|
閥 體
|
球墨鑄鐵、灰鑄鐵
|
|
2
|
RV-02
|
密封圈
|
NBR
|
|
3
|
RV-03
|
閥 蓋
|
球墨鑄鐵、灰鑄鐵
|
|
4
|
RV-04
|
O-RING
|
NBR
|
|
5
|
RV-05
|
防塵罩
|
NBR
|
|
6
|
RV-06
|
固定螺栓
|
鋼制或鍍鋅螺栓
|
|
7
|
RV-07
|
傳動帽
|
球墨鑄鐵、灰鑄鐵
|
|
8
|
RV-08
|
閥 門
|
球墨鑄鐵外覆EPDM或NBR
|
|
9
|
RV-09
|
銅螺母
|
青 銅
|
|
10
|
RV-10
|
閥 體
|
2Cr13
|
|
11
|
RV-11
|
螺 栓
|
鋼制或鍍鋅螺栓
|
|
12
|
RV-12
|
O-RING
|
NBR
|
|
13
|
RV-13
|
止推軸承
|
青 銅
|
|
14
|
RV-14
|
O-RING
|
NBR
|
|
15
|
RV-15
|
軸 蓋
|
球墨鑄鐵、灰鑄鐵
|
|
16
|
RV-16
|
螺 栓
|
鍍鋅螺栓
|
|
17
|
RV-17
|
手 輪
|
灰鑄鐵
|
?
彈性軟密封閘閥的性能檢測:1閥門某一規格批量制造時，應委托權威性機構進行以下性能的檢測:①閥門在工壓狀況下的啟閉力矩;②在工壓狀況下，能保證閥門關閉嚴密的連續啟閉次數:③閥門在管道輸水狀況下的流阻系數的檢測.2閥門在出廠前應進行以下的檢測:①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測;②閥門的關閉狀況下，兩側分別承受1.1倍閥門工壓值，無滲漏;但金屬密封的蝶閥，滲漏值亦不大于相關要求。
|
產品代號
|
公稱通徑
|
L
|
D1
|
D2
|
D3
|
Hmax.
|
B
|
F
|
N-φd
|
螺栓
|
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|
RVC(H)X-0050
|
50
|
178
|
99
|
125
|
165
|
340
|
19
|
3
|
4- 9
|
M6
|
|
RVC(H)X-0065
|
65
|
190
|
118
|
145
|
185
|
370
|
19
|
3
|
4- 9
|
M16
|
|
RVC(H)X-0080
|
80
|
203
|
132
|
160
|
200
|
410
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0100
|
100
|
229
|
156
|
180
|
220
|
450
|
19
|
3
|
8-19
|
M 6
|
|
RVC(H)X-0125
|
125
|
254
|
184
|
210
|
250
|
480
|
19
|
3
|
8- 9
|
M16
|
|
RVC(H)X-0150
|
150
|
267
|
211
|
240
|
285
|
550
|
19
|
3
|
8-23
|
M20
|
|
RVC(H)X-0200
|
200
|
292
|
266
|
295
|
340
|
630
|
20
|
3
|
8-23
|
12·23
|
M20
|
|
RVC(H)X-0250
|
250
|
330
|
319
|
350
|
355
|
405
|
750
|
22
|
3
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0300
|
300
|
356
|
370
|
400
|
410
|
460
|
820
|
24.5
|
4
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0350
|
350
|
38l
|
429
|
460
|
470
|
520
|
980
|
26.5
|
4
|
16-23
|
16-28
|
M20
|
M24
|
|
RVC(H)X·0400
|
400
|
406
|
480
|
515
|
525
|
580
|
1010
|
28
|
4
|
16-28
|
16-3l
|
M24
|
M27
|
|
RVC(H)P-0450
|
450
|
432
|
530
|
565
|
585
|
640
|
1270
|
30
|
4
|
20-28
|
20-31
|
M24
|
M27
|
|
RVC(H)P-0500
|
500
|
457
|
585
|
620
|
650
|
715
|
1270
|
31.5
|
4
|
20-28
|
20-34
|
M24
|
M30
|
|
RVC(H)P·0600
|
600
|
508
|
685
|
725
|
770
|
810
|
840
|
1390
|
36
|
5
|
20-31
|
20-37
|
M27
|
M33
|
彈性軟密封閘閥通用要求:1彈性軟密封閘閥規格及類別，應符合管道設計文件的要求。2彈性軟密封閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。3彈性軟密封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓;彈性軟密封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏;閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。4彈性軟密封閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。本類閥門在管道中一般應當水平安裝。
