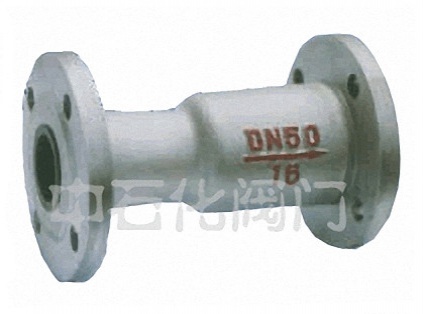

首頁 > 產品中心 > 止回閥 > 臥立兩用球面止回閥QH42 QH41

1
2

產品概述零件材質 性能規范產品尺寸技術規范

密封原理由一個帶球面的不銹鋼閥瓣和耐磨、耐高溫、回彈性強的非金屬材料密封圈吻合，因一軟一硬，所以密封性能好，壽命長。臥立管道都可安裝，可用于石油、化工、給排水等系統中控制管路介質倒流，而自動關閉的功能。是一種較為理想的無泄漏節能止回閥。

零件名稱	材料
	QH41 42M-16	QH41 42M-25Q
閥體	HT200	QT450-10
閥瓣	不銹鋼
密封圈	復合石墨

型號	公稱壓力（MPa）	試驗壓力（MPa）			工作溫度（℃）	適用介質
		殼體	密封（液）	密封（氣）
QH41 42M-16	1.6	2.4	1.8	0.6	≤250℃	水、蒸汽、油品
QH41 42M-25Q	2.5	4.0	2.8

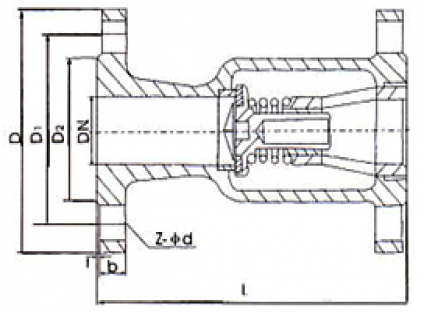

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd
QH41 42M-16	15	130	95	65	45	16-2	4-14
	20	150	105	75	55	16-2	4-14
	25	160	115	85	65	16-2	4-14
	32	180	135	100	78	18-2	4-18
	40	200	145	110	85	18-3	4-18
	50	230	160	125	100	20-3	4-18
	65	290	180	145	120	20-3	4-18
	80	310	195	160	135	22-3	8-18
	100	350	215	180	155	24-3	8-18
	125	400	245	210	185	26-3	8-18
	150	480	280	240	210	28-3	8-23
	200	600	335	295	265	30-3	12-23
	250	730	405	355	320	32-3	12-25
QH41 42M-25Q	15	108	95	65	45	16-2	4-14
	20	117	105	75	55	16-2	4-14
	25	127	115	85	65	16-2	4-14
	32	140	135	100	78	18-2	4-18
	40	165	145	110	85	20-3	4-18
	50	203	160	125	100	20-3	4-18
	65	216	180	145	120	22-3	8-18
	80	241	195	160	135	22-3	8-18
	100	292	230	190	160	24-3	8-23
	125	330	270	220	180	28-3	8-25
	150	356	300	250	218	30-3	8-25
	200	495	360	310	278	34-3	12-25
	250	622	425	370	335	36-3	12-30
	300	698	485	430	389	38-4	16-30
