首頁 > 產品中心 > 球?? 閥 > 超短型球閥SQ72F型PN16~PN40超短型球閥

產品概述零件材質 性能規范產品尺寸技術規范

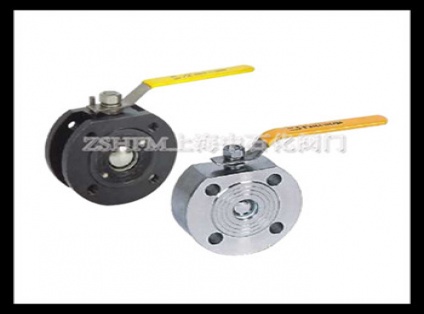

SQ72F高壓超短型球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

SQ72F高壓超短型球閥在原有的超短球閥加以改進，采用ISO5211平臺孔設計，具有原有的物料滯留少，密封性能優越，使用壽命長等特點。更具直接安裝執行器的方便些，密封性能更高。廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中，選用不同的材質，可分別適用于水、蒸汽、氣體、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

使用范圍：該產品可用于化工、制藥等輕工行業。

產品符合標準：GB/T 9113、ANSI B16.5、JIS B2212、企業標準。

暫無相關信息

主要性能參數

型號	公稱壓力PN	適用溫度/°C	適用介質
SQ72F-16C~100	16~100	≤150	蒸汽、水、油品
SQ72F-16P~100P	16~100	≤150	弱腐蝕性介質
SQ72F-16R~100R	16~100	≤151	弱腐蝕性介質

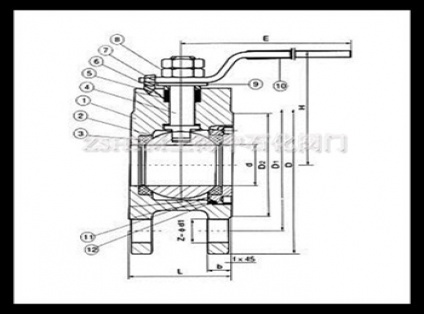

主要外形尺寸

（單位：mm）

公稱壓力	工程尺寸		d	L	D	K	D₁	f	H	L₀
公稱壓力	DN	NPS/in	d	L	D	K	D₁	f	H	L₀
PN16	10	3/8	10	32	85	60	38	2	60	125
	15	1/2	14	35	90	65	46	2	65	145
	20	3/4	19	38	100	75	56	2	68	145
	25	1	24	42	110	85	65	2	85	180
	32	1 1/4	28	50	135	100	76	2	90	180
	40	1 1/2	38	60	145	110	84	2	120	220
	50	2	48	72	160	125	99	3	130	230
	65	1 1/2	63	95	180	145	118	3	140	250
	80	3	76	118	195	160	132	3	145	290
	100	4	92	140	215	180	156	3	200	350
	125	5	118	195	245	210	184	3	215	460
	150	6	150	260	280	240	211	3	270	610
	200	8	200	350	335	295	266	3	330	840

公稱壓力	工程尺寸		d	L	D	K	D₁	f	H	L₀
公稱壓力	DN	NPS/in	d	L	D	K	D₁	f	H	L₀
PN25	10	3/8	10	32	85	60	38	2	60	125
	15	1/2	14	35	90	65	46	2	65	145
	20	3/4	19	38	100	75	56	2	68	145
	25	1	24	42	110	85	65	2	85	180
	32	1 1/4	28	50	135	100	76	2	90	180
	40	1 1/2	38	60	145	110	84	2	120	220
	50	2	48	72	160	125	99	3	130	230
	65	1 1/2	63	95	180	145	118	3	140	250
	80	3	76	118	195	160	132	3	145	290
	100	4	92	140	230	190	156	3	200	350
	125	5	118	195	270	220	184	3	215	460
	150	6	150	260	300	250	211	3	270	610
	200	8	200	350	360	310	274	3	330	840
PN25	15	1/2	14	45	90	65	45	2	65	145
	20	3/4	19	48	100	75	55	2	68	145
	25	1	24	52	110	85	65	2	85	180
	32	1 1/4	28	60	135	100	78	2	90	180
	40	11/2	38	70	145	110	85	2	120	220
	50	2	48	80	160	125	100	3	130	230
	65	2 1/2	63	105	180	145	120	3	140	250
	80	3	76	130	195	160	135	3	145	290
	100	4	92	155	230	190	160	3	200	350
	125	5	118	205	270	220	188	3	215	460

暫無相關信息
